1.心を込めて高品質なハードウェア構成を作成する Independent
高周波・高電圧発生装置を独自に研究開発
高周波および高電圧発生器の独立した研究開発により、最大管電流は630mAに達し、最大出力電圧は150kVに達します。人体各部の日常的なX線検査だけでなく、じん肺の高kV撮影など特殊な職業病健康診断項目にも対応します。
1000セットのオルガンプログラム撮影（APR）を内蔵
内蔵の1000セットのオルガンプログラム撮影（APR）、さまざまな部品の撮影条件の制御、直感的な検査部品の選択、撮影位置とパラメータ設定の明確なリストは、オペレータが撮影作業を迅速かつ正確に完了するのに役立ちます。
故障検出制御機能
高電圧発生器の動作状況を確認できます。
リアルタイムで検出されます。高電圧に問題が発生した場合、機械の寿命と安定性を確保するためのプロンプトをすぐに出すことができます。ソフトウェアとハードウェアの優れた適応性設計により、チューブやプレートなどの主要コンポーネントの安全性が効果的に保証され、システムの故障率が大幅に減少します。
自社開発の高電圧発生システムには、オープンなデジタル デバッグ インターフェイスが備わっています。装置の効率的かつ高速なデジタル デバッグ機能を効果的に向上させると同時に、X 線管との互換性も大幅に強化します。
最新の回転磁界高速ドライブを採用
回転陽極は毎分 10,800 回転の超高速に達することができます。管の回転速度が高くなると、放出される X 線がより均一になり、管の寿命を大幅に延ばすことができます。
陽極熱容量は330KHU。
診療所で大量の患者に直面する場合でも、チューブが機械を停止することなく継続的に動作できるようにし、熱を放散するためにチューブに外部冷却装置を接続する必要もありません。
高解像度ワイヤレスフラットパネルディテクタの独自の研究開発
フラットパネル検出器はフルサイズの17x17インチデザインを採用しています。臨床使用では、胸部、腹部、骨盤などの一般的な体の位置の投影と検査の問題を効果的に解決できます。ユーザーが簡単かつ便利に操作できるようにし、「適切な位置決め、写真の欠落なし」を実現し、ネイル率を大幅に向上させます。
高解像度フラットパネル検出器は、総ピクセル値 940 万、ピクセル サイズ 139μm、16 ビットの画像ダイナミック レンジ、豊富な画像レベル、および詳細な画像を備えており、臨床診断をより適切にサポートします。
フラットパネル無線通信技術、無線フラットパネル技術はますます成熟しており、耐干渉能力が強化され、より使いやすくなり、その後のケーブル交換コストも削減されています。ヨウ化セシウムの針状構造が直接成長することで、吸収された X 線が検出器の表面に直接到達します。また、光学像は、
超高 DQE を使用して、デジタル画像が生成される直前に生成されます。これにより、ノイズを最小限に抑えながら、より低い放射線量でより多くの画像の詳細を表示できます。画質は基本的に保証されております。
2. 人間味あふれるデザインに忠実な可動ボディシステム
電気駆動システム
新たな快適な操作体験をもたらし、臨床撮影技術に含まれるあらゆる部位や姿勢を投影範囲にカバーし、ベッドサイドでの撮影にも容易に対応します。
軽量かつ柔軟、コンパクトな構造
病棟内の狭いスペースでも簡単に移動できます。回転クロスアームにより、病院のベッドで隣接する 2 人の患者の写真撮影を完了できます。
ダブルDCモーター同期システムと大型後輪駆動
機器全体の動きをより速く、よりスムーズに、スムーズに、より静かにします。
折りたたみラックのデザイン
装置を押している間、オペレーターは視界を遮るものがなく、前方の道路状況を直接見ることができるため、歩行者の怪我や装置の損傷を防ぐことができます。
レーダー探知技術
通行人や障害物にぶつかる心配をせずに、機器をより安全に移動できます。
3. 専門的な医療収集ワークステーションの独立した研究開発
Windows オペレーティング システム
このシステムをベースにした医用画像取得・処理ワークステーションは、技術内容、安定性、作業効率の点で現時点で最高レベルにあります。強力なハードウェア構成により、収集プロセスにおける大容量データの要求と高性能要求に応えます。
19インチの静電容量式タッチスクリーン
露出パラメータを直感的に素早く設定でき、操作もスムーズかつ自由です。高解像度の表示画面は、キャプチャした画像を適時に表示し、画像の後処理、画像の保存と送信、その他の機能を即座に実行できます。
5 in 1 ワークステーション
このシステムには、患者管理、画像取得と高電圧制御、画像処理、フィルム印刷、診断レポートの 5 つのモジュールが含まれています。これにより、真のワンストップ操作が実現し、1 台のワークステーションで複数のワークステーションの機能を実現できるため、ユーザーは購入コストを大幅に節約できます。
豊富な臨床アプリケーションソフトウェア
豊富な画像処理機能や管理機能を備えており、収集した画像の処理を最適化するさまざまな高度な処理機能を備えています。
解剖学的に画像を自動処理
回転、反転、ズーム、クロップ
ROI、LUT
ノイズを強調および低減する
イコライゼーション強調処理
画像アノテーション、マーキング機能、患者被ばく状態フィードバック機能
画像測定、角度測定、直線測定
心胸郭比測定
分割画面表示、マルチタスク並列処理をサポート
画像の送信、患者情報の検索、編集
スケールバー、グレーバー表示
ウィンドウ幅/ウィンドウレベル調整
画像はローカルに保存されます
残量表示
マウスのドラッグアンドドロップ操作、不規則な組版と印刷が可能、5台以上のプリンタを同時にサポート
グラフィック診断レポートを編集および保存する機能があります。画像の閲覧とレポートの編集を同時に実行可能 イメージバックアップ、イメージインポートCD、DVD書き込み
ローカル登録を含む患者登録、ワークリストネットワーク検索、バーコードスキャンのサポート
DICOM3.0規格に準拠し、印刷管理サービスとストレージサービスをサポート
4. 反復的にアップグレードされるソフトウェア システム
ワンクリック起動ポップアップ操作
機械システム、電気システム、高電圧システム、ソフトウェアシステム、コンピュータシステムの全体的なオン/オフ制御をワンキーで実現でき、クイックスタート、シンプルかつ効率的です。起動後のウォームアップは不要で、マシン全体が初めて稼働状態に入ります。
13秒撮像、即時撮影
露出ハンドルを押してから画像が表示されるまでにかかる時間はわずか 3 秒です。初めて最高の画像が表示され、全体的な作業効率が向上します。
組織バランステクノロジー
これは、データ アルゴリズムにより、表示範囲内の元の画像の幅の伸縮とスペースの充填が行われます。元のデータの量と、データの整合性を向上させるために処理できるデータの量が大幅に増加します。
組織画像の有効領域を自動認識
無効な画像領域と固定グリッド シャドウ処理を抑制し、人体外部のアーティファクトを自動的に抽出して除去し、効果的な組織コントラスト解像度能力を向上させます。
| 技術仕様 | |

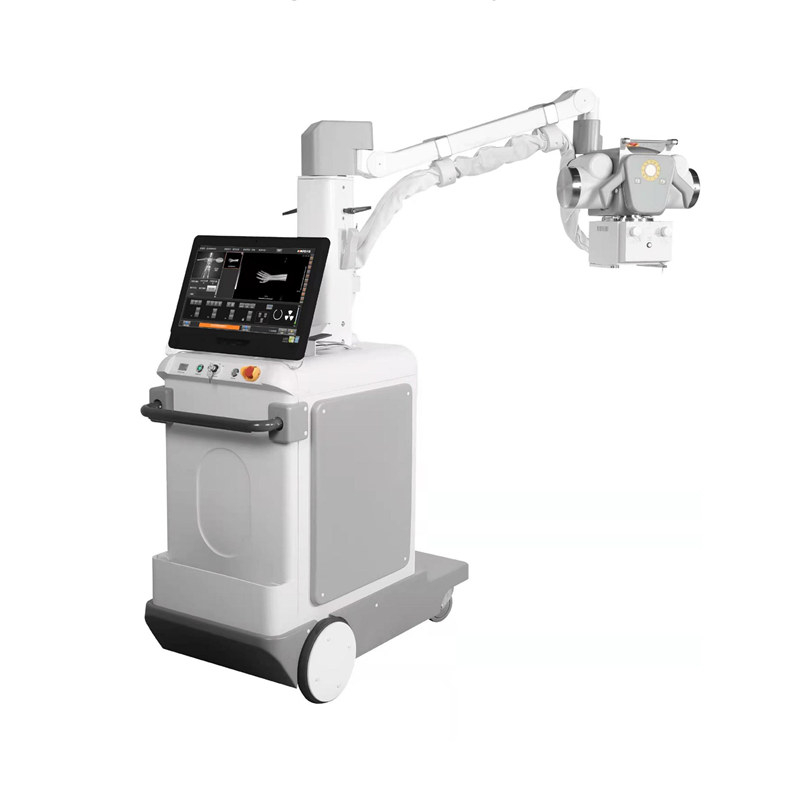

| RayNova DRmc | |
| 仕様 | |
| X線システム（シーメンス） | |
| デュアルフォーカス | 0.6mm/1.0mm |
| アノード蓄熱 | 330kHU |
| チューブフォーカスKW | 30/50kW |
| 陽極速度 | 10800rpm/分 |
| フラットパネル検出器 (IRay) | |
| 動作モード | ポータブルモバイル |
| シンチレーター | CSL |
| ピクセルピッチ | 139x139um |
| 撮影サイズ | 17×17 |
| 転送方法 | 無線 |
| 高圧時代発電機（漢方） | |
| 出力電力 | 50kW |
| 最大管電圧寿命 | 150kV |
| 最大管電流 | 630mA |
| 移動カート（漢方） | |
| 動く | 手動または電動補助ドライブ |
| チューブの回転角度 | ±120° |
| コラムに沿ったチューブの垂直移動 | 1000mm |
| 床からの焦点距離 | 1800mm |
