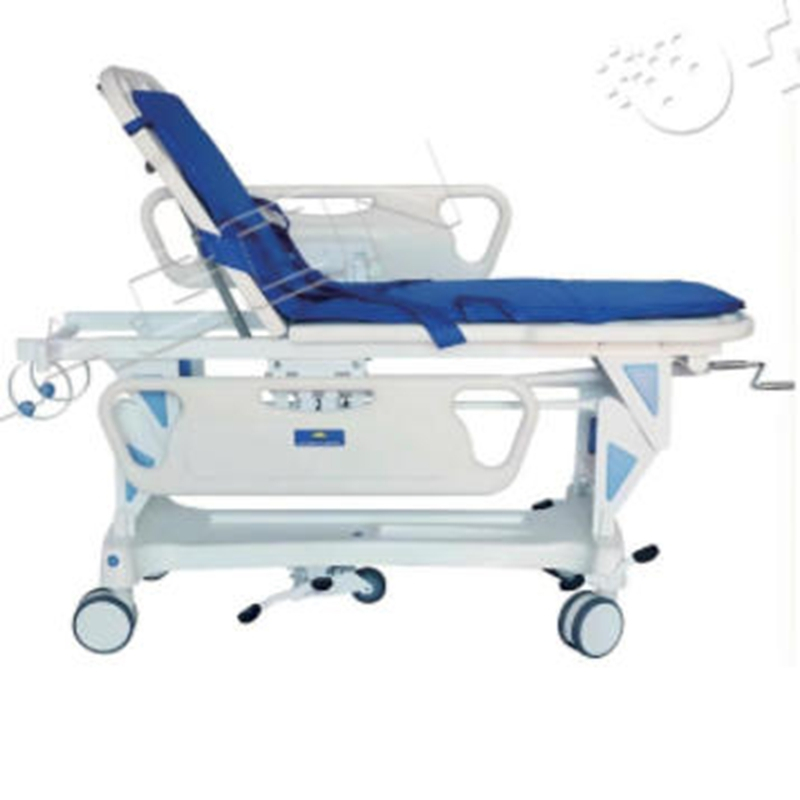

MT-TT03
DRAGO
| Quantità: | |
|---|---|
|
Esportazione PDF |
|
| Specifiche: Lunghezza 1930mm×Larghezza 640mm×Altezza 540/840mm.Guardrai altezza 30cm, lunghezza 107cm. |
| Funzioni: Tabellone 0-75° sollevamento complessivo 0-300 mm |
| Il corpo del letto può sopportare un carico di 250 kg; il peso del corpo del letto è ≥ 80 kg |
| Sistema frenante a controllo centrale monopezzo |
| Caratteristiche: |
| 1. Il materiale della superficie del letto è interamente realizzato in nuova plastica tecnica, formata mediante stampaggio a soffiaggio una tantum; lo spessore della parete è ≥ 3,5 mm. |
| 2. La leva manuale è in ferro con cromatura, pieghevole. Ha un'elevata resistenza, è flessibile e conveniente e utilizza un giunto universale in acciaio. |
| 3. Sulla testata e sulla coda del letto è presente una presa per il vassoio raccogligocce, con un diametro del foro di 20 mm. |
| 4. Un vassoio antigoccia telescopico a quattro punte in acciaio inossidabile a doppia sezione con un diametro di 19 mm. |
| 5. Il piano del letto è dotato di fascia per il paziente e cintura di ritenuta; la cintura di legatura e ritenuta è staccabile e lavabile. |
| 6. Guardrail: Quardrail di plastica nascosto in due pezzi. |
| 7. L'intero letto è dotato di una base per riporre la bombola di ossigeno. |
| 8. Il sistema di sollevamento utilizza un sistema di sollevamento a bilanciere singolo. |
| 9. L'intero letto è modellato con copertura della base in plastica tecnica ABS. |
| 10. Le ruote hanno un diametro di 150 mm e ciascuna ruota può sopportare un carico ≥ 120 kg. |
| 11. È dotato di materasso in spugna piena spessore 3 cm. |
| 12. Adotta una ralla ammortizzante. |
| 13. Utilizza un sistema di sollevamento silenzioso del tabellone con molla pneumatica importato. |
